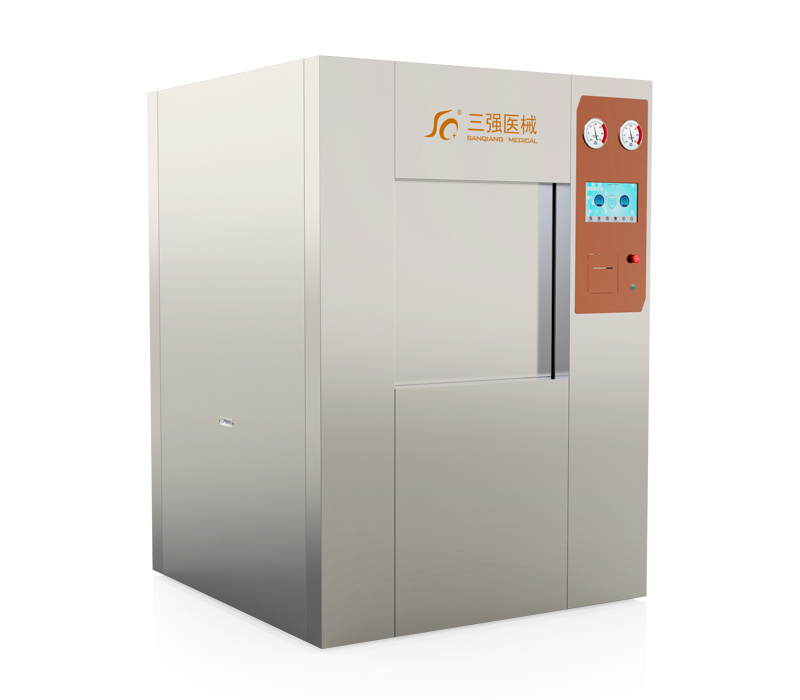

大型高溫蒸汽脈動真空滅菌設備招標參數

1

主體

1.1

★容積

≥1200L，對耐熱、耐濕物品的高溫高壓滅菌處理

1.2

規格（參照技術說明書尺寸規格）

外形尺寸：1900×1980×2000 (W×H×L)

內室尺寸：680×1180×1500

蒸汽耗量：65KG

水耗量：670KG

電源功率：3.5KW+72KW

設備凈重：2450KG

1.3

★主體結構：

臥式滅菌腔，矩形截面，歐式GETINGE環形加強筋夾套結構， 獨特的內殼與環形夾套組合結構增強了主體的強度和剛度，相比整體式夾套承載能力強、應力集中低，尤其在脈動交變壓力和溫度載荷下承載能力更強，容器疲勞壽命更長。（提供主體結構原理圖）

密封槽結構：密封槽直接焊接在兩端環形夾套上，避免了整體法蘭結構因無靠近兩端面的夾套，影響內膽預熱溫度從而干燥效果。

1.4

焊接工藝

內殼焊縫采用等離子焊機自動焊接，夾套焊縫采用焊接機器人自動焊接。機器人焊接主體，消除了人為焊接因素導致的偏差，保證了主體焊接質量，無焊接缺陷的主體能夠確保在最苛刻的工況下長期使用（提供機器人現場焊接照片和機器人采購發票復印件）

1.5

材質：

內殼SUS30408不銹鋼，夾套Q245R。

1.6

設計壓力

-0.1~0.3MPa

1.7

設計溫度

設計溫度：150℃，最高溫139℃

1.8

★使用壽命

壽命10年（20000次滅菌循環）；可選配15年（30000次循環）

1.8

內室排水

內室底面有一定的向排水口的傾斜度，便于清潔和排水，確保內室冷凝水排放。

1.9

★主體保溫

采用無氯、無石棉材料（優質硅酸鋁纖維棉）進行保溫，保溫棉厚度不低于60mm，確保在20℃的環境溫度下，其表面溫度不環境溫度+25℃，外表面采用壓花鋁板保溫罩。

1.10

★外觀

外掛板采用304磨砂耐指紋不銹鋼板，美觀大方。

2

密封門

2.1

★門數量

雙扉平移門，單門單封

2.2

★材質

門板采用S30408不銹鋼材質，加強筋采用Q235B材質，主體擋齒、門齒為S30408不銹鋼材質。

2.3

門組件

門組件焊后采用震動時效去應力處理，消除焊接應力，有效提高了門組件的結構穩定性和使用性能。（提供震動時效處理設備圖片）

2.4

動力方式

采用了電動平移門和壓縮氣密封技術，大大減輕了操作者開關門的勞動強度，使該滅菌器的自動化程度達到新的水準。

2.5

門電機

過載過流保護，操作方便，機構合理。

2.6

★密封圈

全新的優質高抗撕硅橡膠材料圓形中空門密封圈，表面派斯林處理，具有更好的密封效果以及更長的使用壽命。壽命不低于1500次滅菌循環

2.7

安全聯鎖

壓力安全聯鎖裝置：門只有關閉到位，電源才能接通加熱產生蒸汽；內室有正壓或負壓壓力，門無法打開。

2.8

★雙門互鎖

雙門互鎖，一個門處在非關閉狀態下，另一個門無法進行門動作。

3

管路系統

3.1.1

★管路材質

與內室相通管道采用衛生級不銹鋼材質，其余采用304材質內外拋光無縫不銹鋼衛生級管件，可追溯材料成分，卡箍鏈接

3.1.2

焊接

自動管焊接機氬氣保護焊接，單面焊接雙面成型，嚴格按照WPS要求焊接，有效的保證了焊接質量；后經電化學拋光處理，光亮滑潔、抗腐蝕、經久耐用。

3.1.3

真空泵

知名品牌直聯真空泵，具有噪音低，不漏水，無震動，壽命長等優點。真空泵有足夠的抽氣速率，絕對壓力可達到≤33mbar。真空系統設有汽蝕保護裝置，可有效降低真空泵的極限噪音。（提供進貨發票、合同證明材料）

3.1.4

氣動角座閥

知名品牌角座式氣動閥。氣動閥保證400萬次無故障運行。電磁閥動作可靠、壽命長（提供進貨發票、合同證明材料）

3.1.5

★蒸汽源

可選配電汽兩用，設計壓力0.7Mpa

3.1.6

★節水降噪系統

配備專用節水降噪系統，排汽抽真空均通過冷凝器冷卻，表面泵內高溫氣蝕噪音，配備水箱，初始真空可循環利用冷卻用水，即可降低真空泵循環水消耗30%，又避免真空泵供水水壓過高引起的噪音。

3.1.7

自動疏水裝置

夾套內室安裝壓力變送器和溫度傳感器，自動控制疏水裝置，自動程序控制，自動檢測夾套和內室溫度壓力，自動控制疏水，確保蒸汽的飽和度。

3.1.8

★排水

具有排水溫度自動調節系統，排水溫度≤55℃。

3.1.9

★換熱器

板式換熱器，用于抽真空排汽冷卻，提高抽真空速度，提高真空泵運行壽命，排水溫度低。

3.2.0

空氣過濾器

0.22μm超細除菌過濾器，除菌率達99.99%。

3.2.1

★管路設計

設備矩形環形夾套結構，具有多路進汽設計，總進汽口不低于5。

4

控制系統

4.1

PLC

進口西門子品牌（提供進貨發票、合同證明材料），功能強大，性能先進，可靠性高。

4.2

★觸摸屏

國際知名品牌（提供進貨發票、合同證明材料），系統權限：系統可靠，操作分權限管理，更安全；

屏幕顏色：64K真彩觸摸屏；

屏幕尺寸：雙觸摸屏，前后門均為10寸彩色觸摸屏；

分辨率：清晰，容量匹配，

4.3

溫度傳感器：

采用知名品牌，穩定性好，相應速度快，A級精度，測量誤差小。提供進貨發票或材料采購合同證明材料）

4.4

★壓力表

原裝進口德國威卡品牌，精度等級，（可提供進貨發票或合同證明材料）

4.5

★壓力變送器：

原裝進口德國威卡品牌，精度等級，（可提供進貨發票或合同證明材料）

4.6

★升壓速率控制

程序具有升壓速率調節控制功能

4.7

★程序

分別為織物敷料、常規器械、熱敏負載、快速程序、骨科器械、朊病毒、管腔器械、重型負載、小型負載、敞口液體、重力程序。BD、泄露測試及真空干燥、脈動干燥等輔助程序

4.8

★故障報警

故障報警系統可顯示并聲音報警，具有以下故障報警：

前、后門未關閉到位關門報警

內室高壓不能開門報警

內室低壓不能開門報警

內室高溫不能開門報警

前后門互鎖報警

開關門超時報警

門未關閉不能啟動程序報警

程序運行不能開門報警

門電機堵轉報警

內室滅菌完成不能開前門報警

內室未滅菌不能開后門報警

門未關閉開啟內室進汽閥報警

滅菌過程中內室低溫高溫報警

緊急停止報警

真空泵熱保護報警

傳感器檢測異常報警

滅菌腔真空泄漏報警

程序升溫升壓超時報警

程序自動過程異常報警

程序自動安全退出功能等故障報警

未滅菌完成不得開卸載門，并彈窗提示報警

4.9

★智能維護保養提示系統

自動監測各運行部件運行狀態，自動提示各種維護保養信息：門膠圈更換、空氣過濾器的更換、開關機構潤滑保養、過濾器清洗等；確保設備始終處于常工作狀態

4.10

★脈動方式

復式脈動工藝，采用多次負壓脈動+跨壓脈動+正壓脈動方式，減少滅菌器交變載荷，提高設備疲勞壽命，次數0-99次可調節

4.11

記錄方式：

內置打印機，打印的數據要實時記錄整個滅菌過程的數據（數據包括：本設備的運轉次數、操作員編號、滅菌的程序性質、程序設定的參數、程序的開始時間、滅菌過程的各階段、時間、壓力、溫度、滅菌過程是否合格、操作人員簽字、滅菌過程中的報警提示等內容）

4.12

數據保存

熱敏紙：長效熱敏紙在適宜的環境下可保存5年；

電子數據：選配電腦監控的設備電子數據可永久保存、重復打印、隨時查看。

4.13

安全保護

超壓保護：內室壓力超過程序運行允許壓力，程序自動退出轉入故障狀態下處理；

門關位檢測保護：門開關在程序運行過程中檢測異常，程序自動退出轉入故障狀態下處理。

4.14

★相序保護

設備裝置相序保護功能，自動檢測相序

5

標準配置

5.1

設備主體：1臺

5.2

消毒車：1輛（304 不銹鋼）

5.3

搬運車：2輛（304 不銹鋼）

5.4

扳手：1把

★5.5

發貨配備自產耗材，以供客戶首次滅菌調試使用
